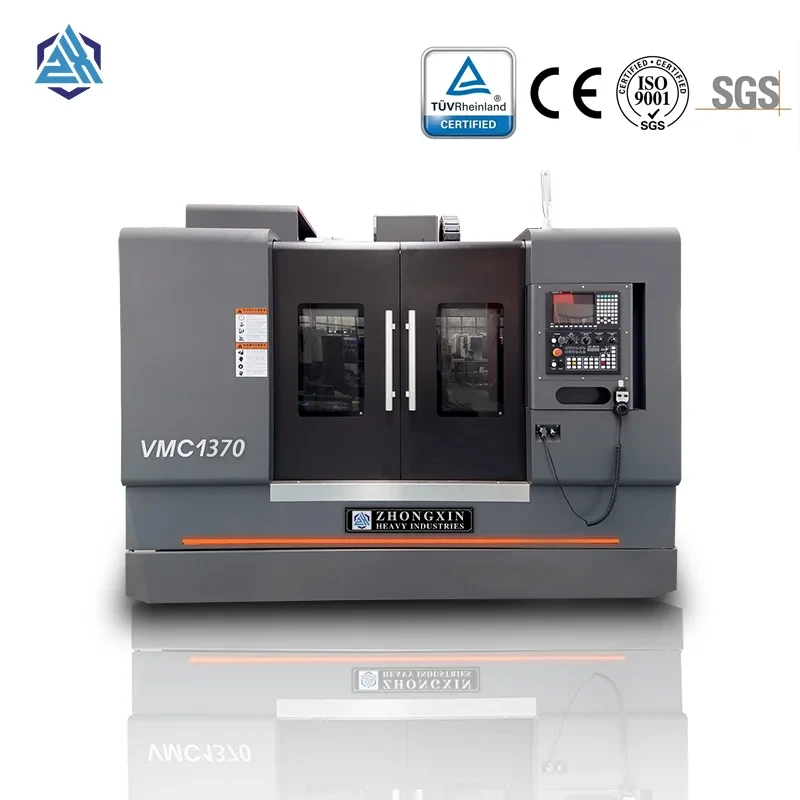

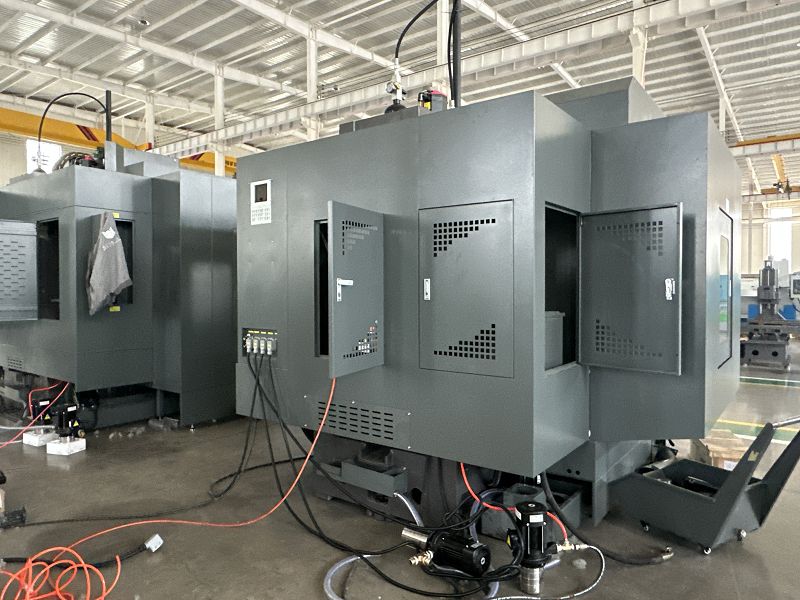

מרכז חריטה וכרסום CNC



תואם לתקני ANSI B11.8-2021

דרישות משיכת עבודה
חלקי עבודה חייבים להיות מאובטחים באמצעות לוחות לחץ, ברגים או מתקנים ייעודיים.אסור להרחיב צינורות במפתחי מפתחלמניעת פציעות החלקה.

פרוטוקול אבטחת כלי
כלים יהיו מהודקים בקשיחות לפני חיבור הציר. הפעלה עם כלים לא מאובטחים אסורה בהחלט.

אימות טרום-תפעולי
בדוק את פונקציונליות מערכת ההולכה וערוך ריצת ניסיון עם בלוקי אחיזת עבודה מותקנים לפני העיבוד.

בקרת תהליך כרסום
התחל את כל פעולות החיתוך - במיוחד כרסום גס - בקצבי הזנה מופחתים לפני אופטימיזציה של פרמטרים.

נוהל תנועת ציר
שחרר תמיד את ברגי נעילת הציר לפני מיקום מחדש של שולחנות או מחזיקי כלים.

בטיחות בטיפול בכלים
השתמש בפטישי נחושת או ללא-ניצוצים להתקנה/הסרה של הכלים כדי למנוע פציעות בפליטת שברים.

איסורי חיתוך פעילים
במהלך פעולות עיבוד:

אל תכוון את מהירויות הציר

אל תשנה את הגדרות הכלים

אין לגעת בחלקי עבודה

אין לבצע מדידות





מערכות אלה משלבות בקרות דיגיטליות עם פלטפורמות כרסום קונבנציונליות, ומאפשרות עיבוד רב- צירים ניתן לתכנות באמצעות ביצוע קוד G-.

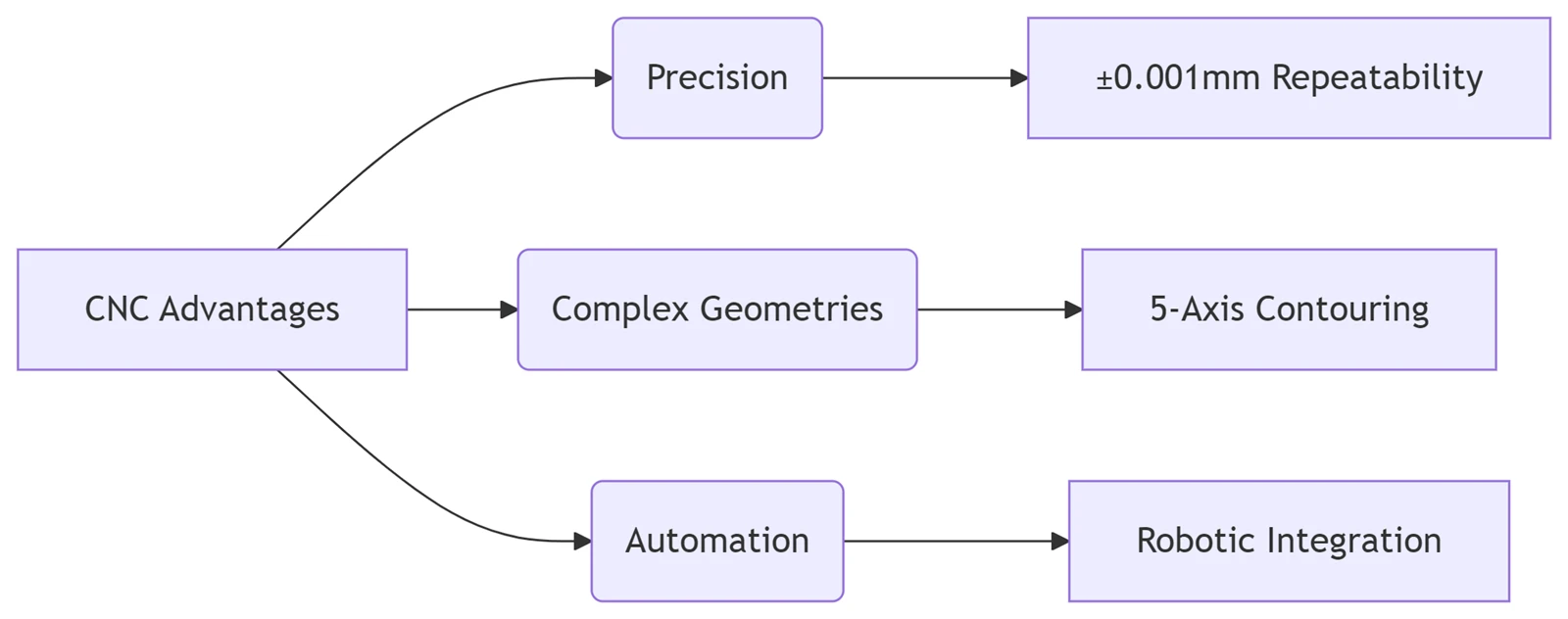

יתרונות טכניים על פני כרסום קונבנציונלי

גמישות תהליכים משופרת
מסוגל לעבד קווי מתאר מורכבים ורכיבי סובלנות- הדוקים (לדוגמה, תבניות הזרקה, בתי תעופה וחלל) מעבר ליכולות הידניות.

קיבולת גיאומטרית מתקדמת
מעבד פרופילי עקומה מורכבים-מוגדרים מתמטית ומשטחים טופולוגיים תלת-ממדיים בלתי ניתנים להשגה בציוד ידני.

יחידות-הגדר ריבוי-פעולות
משלים חריטה, כרסום, קידוח וקימום במחזור קיבוע אחד (מפחית 基准误差 ב-85%).

מדדי ביצועים מדויקים

רזולוציית מיקום סטנדרטית: 0.001 מ"מ

מערכות-בדיוק גבוה: פחות או שווה ל-0.1μm

מבטל טעויות מדידה אנושיות

  CpK >יכולת תהליך 1.67

יעילות אוטומציה

מפחית את עייפות המפעיל באמצעות מחזורים אוטומטיים

מאפשר ייצור -כיבוי אורות עם מערכות CIM משולבות

אופטימיזציה של פרודוקטיביות

נדרש קיבוע מיוחד מיוחד

החלפות מתחת ל-15 דקות באמצעות תוכניות מאוחסנות

משלב פונקציות כרסום (ISO 3002), משעמם (ISO 10889) וקידוח

בקרת ציר/הזנה ללא שלבים מייעלת את פרמטרי החיתוך



מפרט כלי חיתוך

נֶכֶס	דְרִישָׁה	תקן בדיקה
עמידות בפני פגיעה	>15 J/cm²	ISO 148-1:2016
קשיחות שבר	KIC גדול או שווה ל-12 MPa√m	ASTM E399
התנגדות ללבוש	HRC גדול או שווה ל-62	ISO 6508-1:2016
קשיחות אדומה*	600 מעלות @ 58 HRC מינימום	ISO 4885 (עיבוד יבש)



הערות תאימות טכניות

פרוטוקולי בטיחות: התיישר עם דרישות הגנת המכונה OSHA 1910.212

תקני דיוק: מוסמך לפי תקנות הבדיקה ISO 10791-7

מפרט כלי עבודה: מאומת לפי תקני נתוני כלי דיגיטלי ISO 13399



מפרטים		VMC1160	VMC1370	VMC1580
גודל השולחן	מ"מ	1200x600	1500×700	1700×800
קיבולת העומס המקסימלית	ק"ג	1000	900	1500
תנועה בציר X/Y/Z	מ"מ	1100×600×600	1300×700×700	1500×800×700
מרחק בין מרכז הציר לעמוד	מ"מ	650	752	871
מרחק בין קצה הציר למשטח שולחן העבודה	מ"מ	120-720	150-850	150-900
X/Y/Z מהירות הזנה מרבית	מ"מ/דקה	10000	8000	10000
X/Y/Z מקסימום. מעבר מהיר	מ'/דקה	32/32/30	20/20/15	20/20/16
מהירות ציר	ר/דקה	8000	8000	6000
מתחדדת ציר	סוּג	BT40	BT40	BT50
כוח מנוע ציר	קילוואט	11/15	11/15	15/18
כוח מנוע סרוו בציר X/Y/Z	קילוואט	4/4/5	4/4/5	4.5/4.5/4.5
חריץ T	מ"מ	5-18×100	5-18×145	5-22×145
חזור על דיוק המיקום	מ"מ	±0.005	±0.005	±0.005
קיבולת כלי		24T	24T	24T
משקל כלי עבודה מקסימלי	ק"ג	8	8	15
אורך הכלי המרבי	מ"מ	300	300	300
קיבולת חשמלית	kVA	18	22	30
ממד מכונה (LxWxH)	מ"מ	3100×2490×2380	3600×3000×2700	4260×3545×3200
משקל נטו	ק"ג	7000	11000	12000
