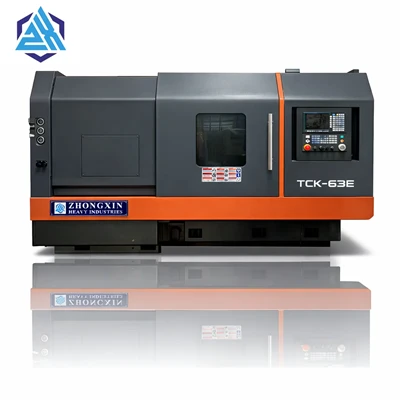

מחרטת CNC אופקית מדויקת
עוצב עבור יצרנים המייצרים פירי מנוע, מוטות צילינדרים הידראוליים, אוגנים מדויקים ושרוולים תעשייתיים כבדים, מחרטת CNC אופקית מדויקת זו מספקת קשיחות מרבית, יציבות תרמית ויכולת-סובלנות הדוקה. בנוי על מצע יציקה-כבד של Meehanite ומשולב עם רכיבי כונן גלובליים מובחרים, הוא מספק פלטפורמת סיבוב יציבה לייצור אצווה ועיבוד רב-תהליכים.
מפרט טכני
|
פָּרִיט |
מִפרָט |
|
סוג מכונה |
מכונת חיתוך CNC אופקית |
|
מערכת CNC |
FANUC / סימנס / מיצובישי / מותאם אישית |
|
קוטר סיבוב מקסימלי |
400-1000 מ"מ |
|
אורך סיבוב מקסימלי |
500-3000 מ"מ |
|
מהירות ציר |
1500-4500 סל"ד |
|
כוח מנוע ציר |
7.5-30 קילוואט |
|
גודל צ'אק |
8-15 אינץ' |
|
כלי צריח |
צריח הידראולי / סרוו |
|
סוג מסלול |
מסלול ליניארי / מסלול תיבה |
|
מבנה מכונה |
מבנה יציקה כבד- |
יתרונות הליבה ההנדסיים
FEA-מיטה כבדה-מותאמת:נבנה מברזל יצוק מיהאניט-מוקל במתח כדי למנוע רעידות מבניות, להבטיח יציבות תרמית-לטווח ארוך ולהאריך את חיי הכלי בעד 30%.
תנועה והנעה מדויקת:ברגים כדוריים-בדיוק גבוה בשילוב עם מיסבים טעונים מראש מובחרים מספקים מיקום ליניארי חלק, ומונעים רעש אחור וסחיפה מכנית.
בקרת CNC מתקדמת:ניהול ריבוי צירים דיגיטלי-מאפשר פיצוי כלים דינמי, נתיבי חיתוך אופטימליים וניטור תהליכים-בזמן אמת.
תעשיות יישומים
רכב ותחבורה:צירי הנעה, צירי סרנים, רכיבי הילוכים, שרוולי רכזת.
כוח הידראולי ונוזל:מוטות צילינדר הידראוליים, בלוקי שסתומים, שרוולי בוכנה, בתי משאבה.
מכונות תעשייתיות:צירי הילוכים, רוטורים מנוע, צימודים מכניים, מושבי מיסבים.
אנרגיה וציוד כבד:רכיבי גל טורבינת רוח, אביזרי שדה נפט, אוגני שסתומים כבדים.
מבנה מכונה
מיטת מכונה-גבוהה:צלעות פנימיות צפופות סופגות עומסי חיתוך כבדים, מה שמספק בסיס אמין לפנייה כבדה מתמשכת.
מכלול ציר מדויק:מצויד במיסבים מדויקים בדרגת P4 (NSK / FAG) כדי להבטיח יציאה רדיאלית מינימלית (בתוך 0.003 מ"מ) ותפוקת מומנט גבוהה בטווחי סל"ד נמוכים וגבוהים.
מערכת מסלולים מוקשים:מסלולים ליניאריים או קופסאות כבדים-מספקים יכולת עומס יוצאת דופן, תנועה חלקה ודיוק מיקום גבוה לאורך שנים של פעולה.
טווח תצורה סטנדרטי
|
סדרת דגמים |
קוטר סיבוב מקסימלי |
אורך סיבוב מקסימלי |
יישומים ראשיים |
|
סדרה סטנדרטית |
400 - 600 מ"מ |
500 - 1500 מ"מ |
פירים קטנים-עד-בינוניים, שרוולים, אוגנים קטנים |
|
סדרה בינונית |
600 - 800 מ"מ |
1000 - 2500 מ"מ |
מוטות הידראוליים, פירי הילוכים, גופי משאבה |
|
סדרה-כבדה |
800 - 1000 מ"מ |
2000 - 3000 מ"מ |
פירים תעשייתיים גדולים, רכיבי אנרגיה, אוגנים גדולים |
תצורות ציר ואפשרויות אוטומציה
גרסאות ציר
ציר סרוו סטנדרטי: מומנט ומהירות מאוזנים לפנייה תעשייתית כללית.
ציר-במהירות גבוהה (עד 4500 סל"ד): אידיאלי עבור פעולות גימור אלומיניום, פליז וגימור עדין-.
ציר גבוה-מומנט כבד-: מנועי-הילוכים או-מנוע סרוו רחב-לעיבוד פלדה וסגסוגת בקוטר גדול.
שדרוגי כלי עבודה ואוטומציה
צריח כלים: צריח כלים הידראולי/סרוו בעל 8 או 12 תחנות להצמדת כלים מהירה (פחות או שווה ל-0.25 שניות).
פתרונות אוטומציה: ממשק הזנה אוטומטי של ברים, צ'אק חלול הידראולי, עמוד זנב הידראולי ניתן לתכנות, מסוע שבבים אוטומטי ולוכד חלקים.
מחרטת CNC אופקית מדויקת לעומת מחרטת CNC רגילה
|
קריטריוני הערכה |
מחרטת CNC אופקית מדויקת |
מחרטת CNC קונבנציונלית סטנדרטית |
|
קשיחות מבנית |
יציקת מונובלוק מיהניט עם שיכוך רעידות |
מסגרת ברזל יצוק סטנדרטית; פגיע לפטפוט |
|
יציבות תרמית |
ראש ראש סימטרי מונע סחיפה תרמית |
צמיחה תרמית ללא פיצוי בריצות ארוכות |
|
חזרה על אצווה |
מחזיק בחזרה של ±0.003 מ"מ על פני משמרות רציפות |
דורש כיול מחדש של היסט כלי ידני תכוף |
|
אינטגרציה של אוטומציה |
תמיכה מלאה בחיבור-ו-הפעל עבור מזינים ומעמיסים |
אפשרויות ממשק מוגבלות לאוטומציה במפעל |
שירותי הנדסה בהתאמה אישית
אנו מגדירים כל מכונה כך שתתאים לשרטוטי החלק הספציפיים ולדרישות מחזור הייצור שלך:
ניתוח שרטוט חלקים וסימולציית עיבוד שבבי ניסוי
עיצוב בהתאמה אישית של כלי עבודה ומתקן
התאמת כוח ציר וסל"ד
אינטגרציה מלאה של אוטומציה במפעל
פרוטוקול איכות טרום-משלוח
בדיקה גיאומטרית ולייזר:כיול אינטרפרומטר לייזר Renishaw עבור דיוק מיקום ציר X/Z.
בדיקת יציאות ציר:בדיקת איזון דינמית והערכת עליית טמפרטורה בסל"ד מקסימלי.
עיבוד ניסוי מתמשך:ריצה יבשה של 24-שעות ובדיקת חיתוך חלקי עבודה לפני החתימה.
