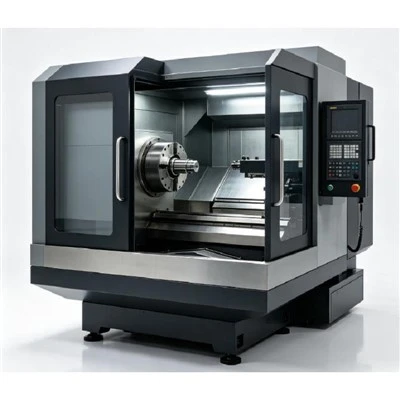

מיטה משופעת CNC מרכז מפנה

מרכז ה-CNC Turning Slant Bed מתוכנן עבור חריטה-בדיוק גבוה וייצור אצווה של רכיבים סיבוביים מורכבים, כולל פירים, תותבים, שרוולים, אוגנים, אביזרים וסיכות.

ארכיטקטורת המיטה המשופעת תומכת בציר הכבד-ובדרכים הליניאריות, תוך שהיא מאפשרת לשבבים ולנוזל קירור להתפנות ללא מאמץ. בעוד שתצורת ציר ה-X/Z-הסטנדרטית מטפלת בהפניית ליבה, הפנייה, קדחת, השחלה וחריצים, ציר -C אופציונלי, ציר Y- וכלי עבודה חיים הופכים את המכונה למרכז ריבוי משימות-של הטחנה.





פָּרִיט	יחידת מפרט	טווח סטנדרטי / אופציה
זווית מיטה	תוֹאַר	מיטה משופעת של 30 מעלות / 45 מעלות
בקר CNC	מותג	FANUC / סימנס / מיצובישי / GSK
צירים מבוקרים	צִיר	X, Z (אופציונלי: C-ציר, Y-ציר)
מקסימום נדנדה מעל המיטה	מ"מ	Ø450 – Ø650
מקסימום קוטר מפנה	מ"מ	Ø320 – Ø450
מקסימום אורך סיבוב	מ"מ	350 / 500 / 750 / 1000
נסיעות בציר X / Z	מ"מ	X: 180–250 / Z: 400–1050
X / Z תנועה מהירה	מ'/דקה	X: 24–30 / Z: 24–30
אף ציר	דֶגֶם	A2-5 / A2-6 / A2-8
גודל צ'אק הידראולי	אִינְטשׁ	6" / 8" / 10"
קיבולת ציר / סרגל	מ"מ	קדח: Ø56–Ø87 / בר: Ø45–Ø74
טווח מהירות ציר	סל"ד	3,000 – 5,000
כוח מנוע ציר	קילוואט	7.5 / 11 / 15 / 18.5
סוג וקיבולת צריח	סוּג	8/12 תחנות סרוו / צריח כוח (BMT / VDI)
Tailstock Quill Travel	מ"מ	נסיעות: 80–120 / הפחתה: MT#4 או MT#5
דיוק מיקום	מ"מ	X/Z: ±0.005 (תקן ISO 230-2)
הֲדִירוּת	מ"מ	X/Z: ±0.003 (תקן ISO 230-2)





ניהול שבבים אופטימלי:המיטה המשופעת מתעלת באופן טבעי שבבים רציפים ונפח נוזל קירור כבד ישירות לאזור הפריקה התחתון, ומפחיתה את הצטברות החום ליד אזור העבודה.
בסיס מכונה קשיח:מיטת ברזל יצוק מסוג Meehanite בדרגת פרימיום סופגת עומסי הלם חיתוך במהלך חיספוס כבד.
תנועה-בדיוק גבוה:מסלולי תנועה ליניאריים מדויקים וברגים כדוריים-בקוטר- גדולים המחוברים ישירות למנועי סרוו-גבוהים מבטיחים מיקום מדויק.
אזור עיבוד סגור:מגן התזה סגור לחלוטין עם נעילות בטיחות שומר על רצפת החנות יבשה ובטוחה.
תמיכה אוטומטית:מערכת סיכה אוטומטית משולבת ומערכת נוזל קירור הצפה מגיעים כסטנדרט כדי למקסם את חיי הכלי.




סיבוב פיר ופין
ייצור תותבים ושרוולים
סעפות/פרזולים הידראוליים ופנאומטיים
אוגנים, רכזות ורכיבי דיסק
חלקי מכונות לרכב, חקלאות וכלליים
ייצור רב-חוזר על עצמו





מכלול הציר מתוכנן כדי לאזן מומנט גבוה במהירויות נמוכות עם סל"ד גבוה לגימור משטח עדין.
קיבולת ציר ומוט:בחר גודל קדח מתאים (לדוגמה, A2-5, A2-6, A2-8) כדי לאפשר הזנה ישירה של מלאי מוט גולמי.
דינמיקת מהירות ומומנט:אפשרויות-מהירות גבוהות מתאימות לקטרים ​​קטנים ולסגסוגות לא-ברזליות; תצורות-מומנט גבוהות מספקות הסרת חומרים-כבדים בסגסוגת ובפלדות אל חלד.
תאימות מחזיק עבודה:תומך בדחסים הידראוליים סטנדרטיים עם 3 לסתות (6", 8", 10", 12"), תושבות קולט ולוחות מתקן מותאמים אישית.




בקרת תנועה מדויקת מושגת באמצעות ברגי כדור-גבוהה המחוברים ישירות למנועי סרוו AC דיגיטליים.
X-ציר (שליטה רדיאלית):מניע תנועות הזנה צולבות עבור גודל קוטר, סיבוב OD, קימום מזהה, פניה, חריצים ועומק הברגה.
ציר Z- (בקרת אורך):נע במקביל לקו מרכז הציר עבור פנייה אורכית, שיפועי חוטים ומחזורי שעמום עמוקים.
מסלולים ותנועה:מסלולים ליניאריים מדויקים מבטיחים קצבי מעבר מהירים גבוהים, ומפחיתים את זמני המחזור ללא-חיתוך תוך שמירה על קשיחות תחת עומס.




מערכת הצריח האוטומטית מספקת אינדקס כלים מהיר כדי למקסם את זמן הפעולה של המכונה.
צריחי סיבוב סטנדרטיים:זמין בתצורות של 8- או 12 תחנות הידראוליות, חשמליות או מונעות סרוו להחלפת כלים מהירה.
צריחי כוח (כלים חיים):מוגדר עם ממשקי VDI או BMT להנעת מקדחים סיבוביים, ברזים וכרסני קצה ישירות על מרכז הסיבוב.
הרחבות ריבוי משימות:שילוב כלי עבודה חיים מבטל שלבי עיבוד משניים במכונות קידוח או כרסום נפרדות.





צ'אק הידראולי בעל 3 לסתות:מספק כוח הידוק אחיד וניתן לתכנות המתאים לייצור מתמשך.
לסתות קשות לעומת לסתות רכות:לסתות קשות מתמודדות עם יציקות גסות ומלאי בר; ניתן לשעמם לסתות רכות באתר-כדי להדק פרופילים עדינים או מסובבים מבלי להשאיר סימנים.
מערכת tailstock:תומך בקצה החופשי של חלקי עבודה ארוכים (פירים, צירים, מוטות) כדי למנוע סטיה ורעידות במהלך חתכים כבדים.





כל יחידה עוברת בקרת איכות קפדנית לפני המשלוח:
יישור אינטרפרומטר לייזר דינמי (בדיקת דיוק מיקום ISO 230-2).
יציאת ציר וניטור רעידות בכל טווחי המהירות.
בדיקת צריח, לחץ מערכת הידראולית ובדיקות זרימת נוזל קירור.
עיבוד שבבי ניסיון: חיתוך חלק לדוגמא לפני-משלוח לפי שרטוטים שסופקו-של הלקוח לפי בקשה.





הגנה מפני קורוזיה:מכוסה בשמן-עיכוב חלודה כבד ואטום בוואקום-רדיד חסימת לחות-.
אבטחה מבנית:מקובע בחוזקה לחלקת פלדה-כבדה בתוך ארגזי יצוא מחוזקים מעץ.
תיעוד:שרטוטים חשמליים מלאים, מדריכי CNC, מדריכי הפעלה ודפי בדיקת בדיקה כלולים.
